产品介绍：
RLT系列三相交流变频电源，以DSP处理器为核心，全数字化控制与反馈，以SPWM方式制作,用主动元件IGBT模块设计，以隔离变压器输出来增加整机稳定性, 具有负载适应性强、输出波形品质好、操作简便等特点，具有短路、过流、过载、过热，过欠压等保护功能，以保证电源可靠运行。
应用领域：
产品广泛应用于进出口设备、家电、电机、电动工具、开关电源、变压器、电压/电流互感器、认证检测机构、高校科研院所实验室等行业。
产品特点：
1、采用TI公司32位DSP数字信号处理器，运算能力强，处理速度快。
2、三相独立H桥逆变及三相独立输出变压器设计，使三相输出在电气与控制上相互独立，互不干扰影响。
3、具有6组快捷电压频率组，快速切换用户常用电压频率。
4、采用全数字化控制与反馈技术，输出电压与负载电流双闭环控制算法，控制速度快，精度高，稳定性好。
5、对系统各项运行参数进行实时监控，具有多种完善的保护功能。
6、具有多种参数测量与显示，可测量并显示三相电压、三相电流、三相功率、
三相功率因数、总功率等多种参数。
7、可选配彩色触摸屏显示，具有数据存储和事件记录功能，可记录用户操作和故障报警类型。
8、可选配RS232、RS485串行通讯接口，标准工业MODBUS RTU通讯协议。
9、智能温控调节风机，降低噪声，延长寿命。

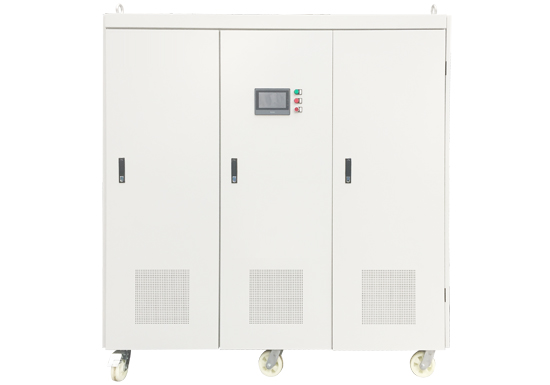

产品图片：
| 型号（DHS-） | 33060 | 33100 | 33150 | 33300 | 33600 | |
|---|---|---|---|---|---|---|
| 容量 | 6KVA | 10KVA | 15KVA | 30KVA | 60KVA | |
| 输入电压 | 单相 AC220V±10%/三相 AC380V±10% | |||||
| 输入频率 | 50/60Hz±5% | |||||
| 电路方式 | SPWM方式，正弦波输出 | |||||
| 输出频率 | 50Hz,60Hz,45～70Hz | |||||
| 频率稳定度 | ≤0.1% | |||||
|
输出 电流 |
低位档 | 18A | 30A | 45A | 90A | 191A |
| 高位档 | 9A | 15A | 22.5A | 45A | 90.5A | |
| 输出电压 | 低位档：0-260V可调;高位档：0-520V可调，调压步幅0.1V | |||||
| 输出相数 | 三相四线 | |||||
| 源电压效应 | ≤1% | |||||
| 负载效应 | ≤1% | |||||
| 波形失真度 | ≤2.0%(阻性负载） | |||||
| 相位差 | 120°±2° | |||||
| 动态特性 | 100%突加突卸负载，电压突变≤5%，恢复时间20ms。 | |||||
| 过载报警 | 120% 60秒；150% 30秒；200% 10秒 | |||||
| 保护装置 | 短路保护，过载保护，过流保护，功率器件过热保护。 | |||||
| 过载能力 | 可承受功率不大于电源额定功率0.5倍的感性负载或波峰因数不大于3.0整流性负载的启动冲击，并正常运行。 | |||||
| 记忆功能 | 自动记忆上次启动运行参数 | |||||
| 效率 | ≥85% | |||||
| 通讯接口 | 选配RS232或RS485通讯 | |||||
| 显示 | 电压 | 分辨率：0.1V; 精度：±(0.4%×读数值+0.1%×满量程值) | ||||
| 电流 | 分辨率：0.001A/0.01A 精度：±（0.4%×显示值+0.1%×额定输出值） | |||||
| 功率 | 分辨率：1W 精度：±1%（功率因数0.8以上） | |||||
| 显示方式 | LED显示 | |||||
| 尺寸（宽×深×高）,单位：mm | 510×850×1200 | 560×1200×1398 | ||||
| 环境温度 | 温度：0～40℃ 相对湿度：≤90%RH | |||||
| 备注：可接受各种非标类定制电源。 | ||||||
| 型号（DHS-） | 331000 | 332000 | 333000 | 336000 | 338000 | |
|---|---|---|---|---|---|---|
| 容量 | 100KVA | 200KVA | 300KVA | 600KVA | 800KVA | |
| 输入电压 | 三相 AC380V±10% | |||||
| 输入频率 | 50/60Hz±5% | |||||
| 电路方式 | SPWM方式，正弦波输出 | |||||
| 输出频率 | 50Hz,60Hz,45～70Hz | |||||
| 频率稳定度 | ≤0.1% | |||||
| 输出电流 | 151A | 303A | 456A | 912A | 1215A | |
| 输出电压() | 0-520V可调，调压步幅0.1V | |||||
| 输出相数 | 三相四线 | |||||
| 源电压效应 | ≤1% | |||||
| 负载效应 | ≤1% | |||||
| 波形失真度 | ≤2.0%(阻性负载） | |||||
| 相位差 | 120°±2° | |||||
| 动态特性 | 100%突加突卸负载，电压突变≤5%，恢复时间20ms。 | |||||
| 过载报警 | 120% 60秒；150% 30秒；200% 10秒 | |||||
| 保护装置 | 短路保护，过载保护，过流保护，功率器件过热保护。 | |||||
| 过载能力 | 可承受功率不大于电源额定功率0.5倍的感性负载或波峰因数不大于3.0整流性负载的启动冲击，并正常运行。 | |||||
| 记忆功能 | 自动记忆上次启动运行参数 | |||||
| 效率 | ≥85% | |||||
| 通讯接口 | 选配RS232或RS485通讯 | |||||
| 显示 | 电压 | 分辨率：0.1V; 精度：±(0.4%×读数值+0.1%×满量程值) | ||||
| 电流 | 分辨率：0.001A/0.01A 精度：±（0.4%×显示值+0.1%×额定输出值） | |||||
| 功率 | 分辨率：1W 精度：±1%（功率因数0.8以上） | |||||
| 显示方式 | 彩色触摸屏显示 | |||||
| 尺寸（宽×深×高）,单位：mm | 1910×1160×1820 | 2020×1260×2020 | ||||
| 环境温度 | 温度：0～40℃ 相对湿度：≤90%RH | |||||
| 备注：可接受各种非标类定制电源。 | ||||||
