苏州卓飞电源设备有限公司作为各种场合电源解决方案供应商，一直以行业专业标准尽我们所能为顾客各种相关服务，接下来我们为大家介绍工业直流电源系统概述：

  1.直流电源集中监控器上标示了直流电源系统的简单示意图，如下图所示。从图中可以看出，两路交流经整流模块后转化为直流，一方面接至蓄电池组，另一方面输出至其它地方；同时也能看到直流系统配置了绝缘监测仪等状态监视设备。

    2.在直流充电屏上也标示了局部示意图，如下图所示。主要展示了：交流电经整流模块向蓄电池充电的局部回路，以及该回路上的断开点，即交流进线空开QF1和QF2、充电输出空开QF8、蓄电池空开QF3。

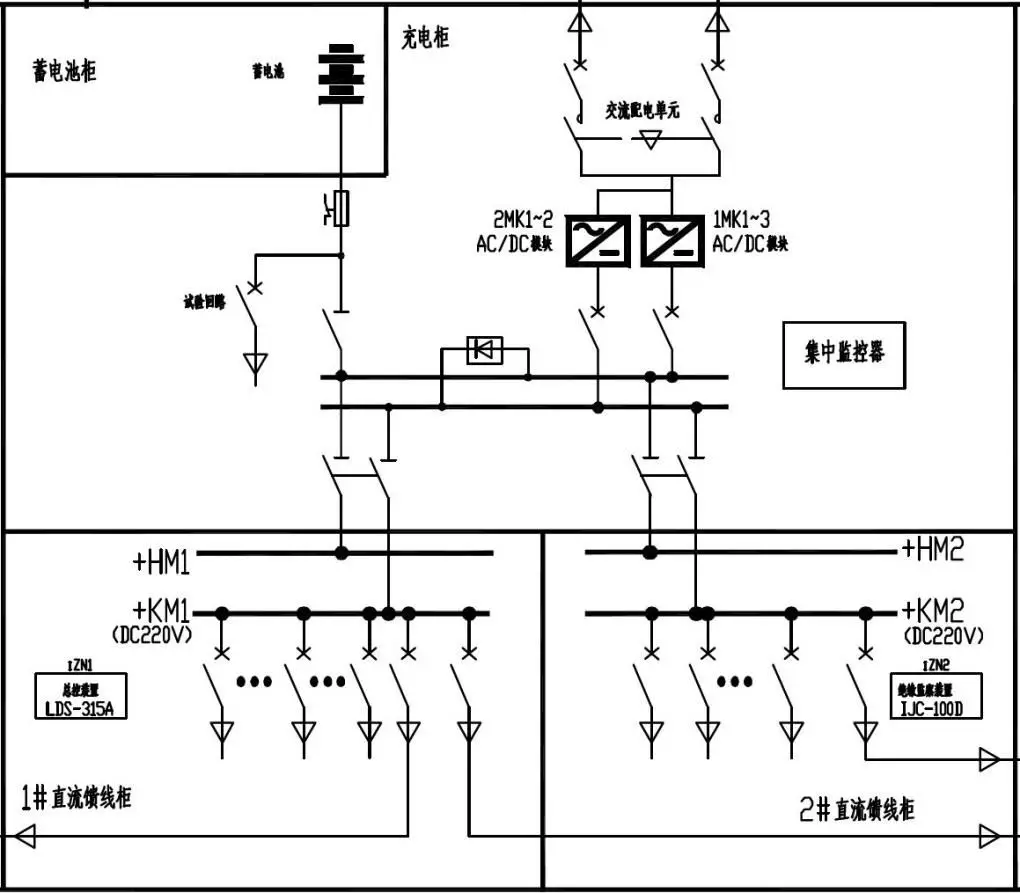

  3.下图是将一体化电源系统主接线图中的红色方框部分单独展示出来，完整展示了直流电源系统的组成部分和联系。从图中可以看出直流充电柜、蓄电池柜、直流馈线柜之间的联系。两组蓄电池两套充电装置的直流电源系统应采用两段单母线接线，两段直流母线之间应设联络电器。每组蓄电池组和充电装置应分别接人不同母线。

  在进行切换操作时，蓄电池组不得脱离直流母线，在切换过程中允许两组蓄电池短时并列运行。直流电源系统应采用不接地方式。

  结合上期内容和该图可知：

  ①两路交流电在直流充电柜内经整流模块转化成直流电，该直流电一方面输出至蓄电池组，向蓄电池充电；另一方面经直流馈电屏输出至其它需要使用直流电的地方（如UPS系统、保护装置等）。

  ②当交流电失电时，蓄电池组向外输出直流电，为直流负荷提供应急电源。
